Großwärmepumpe in Schottland gewinnt Wärme aus Flusswasser
Beschreibung

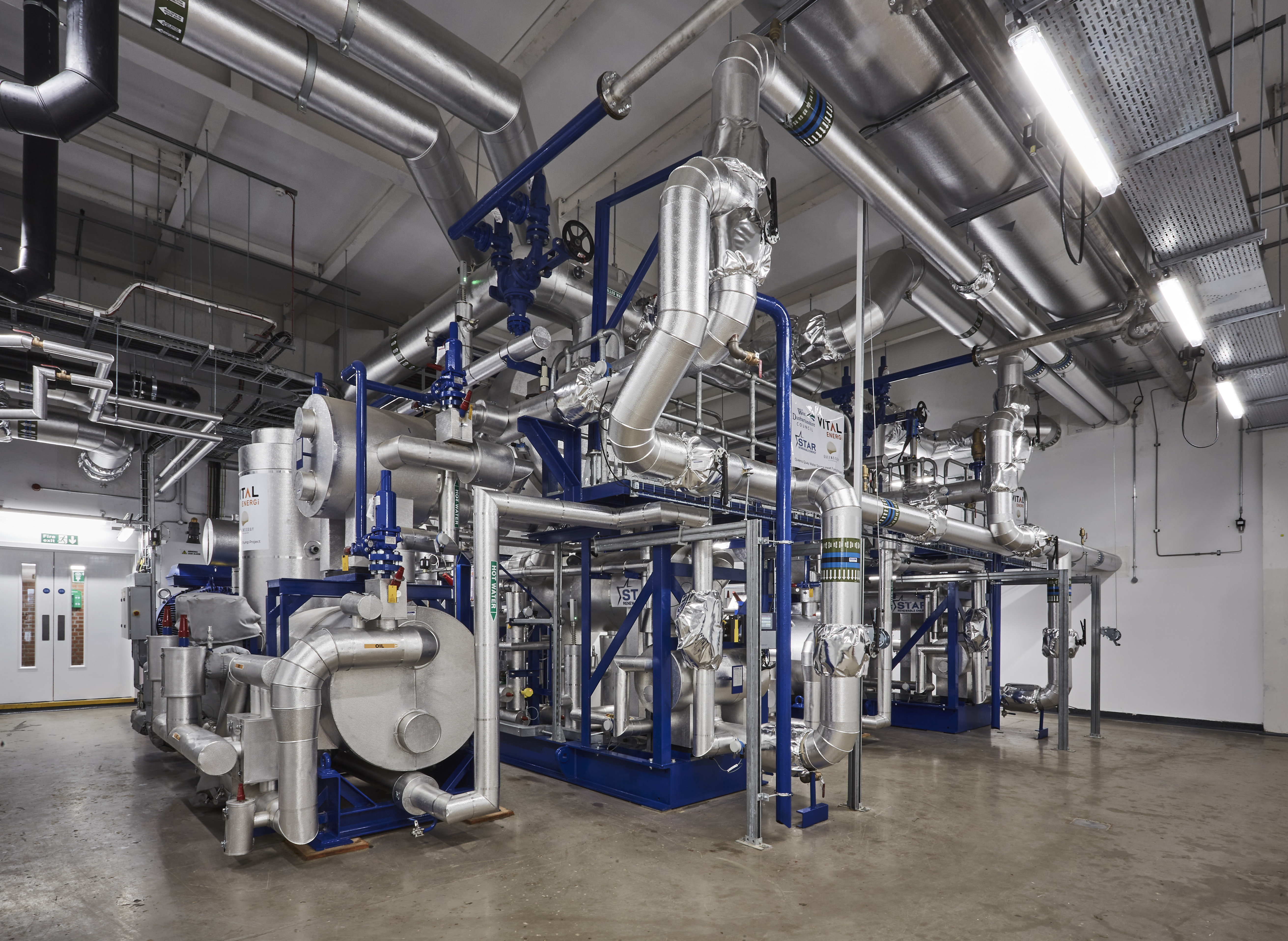

Queens Quay verfügt über zwei parallel betriebene Wärmepumpen mit jeweils 2,6 MW Leistung. Beide liefern Warmwasser mit Temperaturen von bis zu 80 °C für die Stadt Clydebank über ein Fernwärmenetz.
Die Wärmepumpen nutzen den Fluss Clyde als Wärmequelle und verwenden das Kältemittel Ammoniak (R717).
Das Flusswasser wird direkt einem Spray-Chiller-Verdampfer zugeführt, um die Effizienz zu maximieren. Ein automatisches Rohrreinigungssystem sorgt dafür, dass keine Verschmutzungen am Wärmetauscher entstehen. Das R717 wird im Verdampfer auf die Außenseite der Rohre gesprüht und verdampft dort. Der entstehende Ammoniakdampf wird im Kältekreislauf weiter erwärmt und anschließend zur Erwärmung des Fernwärmewassers genutzt.
Die aktuellen Strompreise stellen eine Herausforderung für die Betriebskosten dar. Um dem entgegenzuwirken, verfügt Queens Quay über einen Wärmespeicher mit einem Volumen von 130.000 Liter. Dadurch können die Wärmepumpen in Zeiten günstiger Stromtarife betrieben werden, um den Speicher zu beladen. Bei höheren Strompreisen werden die Wärmepumpen abgeschaltet und die Wärmeversorgung erfolgt aus dem Wärmespeicher.
Objektdaten
Gebäudetyp:
Kommunal- oder öffentliches Gebäude
beheizte Fläche:
230.000 m²
Projekttyp:
Neubau
Baujahr:
2020
Einbaujahr Wärmepumpe:
2020
Nutzung:
Fernwärmenetz mit verschiedenen Gebäudetypen: Wohnhäuser, Büros, Rathaus, Freizeitzentrum usw.
Wärmeverteilung:
Wasserpumpen, die Warmwasser in das Fernwärmenetz pumpen
Wärmepumpe:
Einstufige Verdichtung
Wärmepumpenart:
Wasser-Wasser-Wärmepumpe
Wärmequelle:
Clyde Fluss
Heizleistung:
5200 kW
Kühlleistung:
1.3 - 1.7 MW
Jahresarbeitszahl:
3
Hersteller:
Star Renewable Energy
Installateur:
Star Renewable Energy
Planung:
West Dunbartonshire Council, Ramboll, Vital Energi
Bohrfirma:
Vital Energi
